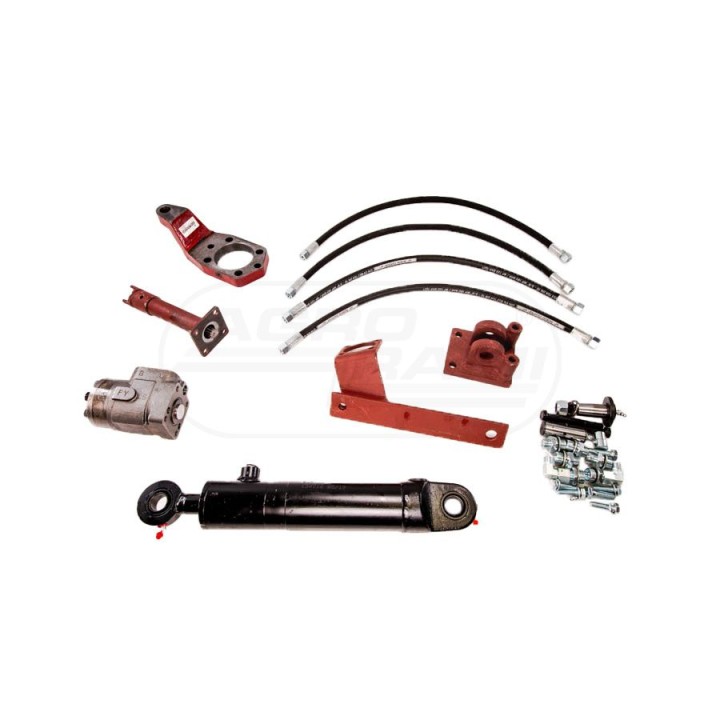

Wspomaganie C-385 kompletne z napędem AGROHANDLER 89578000/AGRO PRODUKT POLSKI

Skrócona wersja montażu wspomagania orbitrol 904:

• A,L - lewo
• B,R - prawo
• P - zasilanie
• T - powrót

W miejsca tych oznaczeń wkręcamy 4 identyczne redukcje

1. W miejsce serwomechanizmu montujemy wspornik orbitrola, w spornik wkładamy wałek z frezem następnie montujemy orbitrol
2. Orbitrol › wałek › wspornik patrząc od strony zaczepu
3. Jeżeli oś nie jest przystosowana do montażu siłownika ustawiamy koła na wprost, siłownik ustawiamy w połowie jego wysuwu 10cm.
4. Przedtem do wspornika należy dorobić płytę odpowiedniej wielkości, którą trzeba nawiercić i nagwintować na 4x m12
5. Dźwignię zwrotnicy należy wymienić, aby zachować promień skrętu
6. Składamy wspornik siłownik do osi, pokaże nam to, w którym miejscu należy dorobioną płytę fachowo przyspawać.

UWAGA: Proszę nie wymontowywać z układu zaworu bezpieczeństwa, który znajduje się w zbiorniku!

Do wersji z zegarem:

• zegar montujemy przed zaworem bezpieczeństwa
