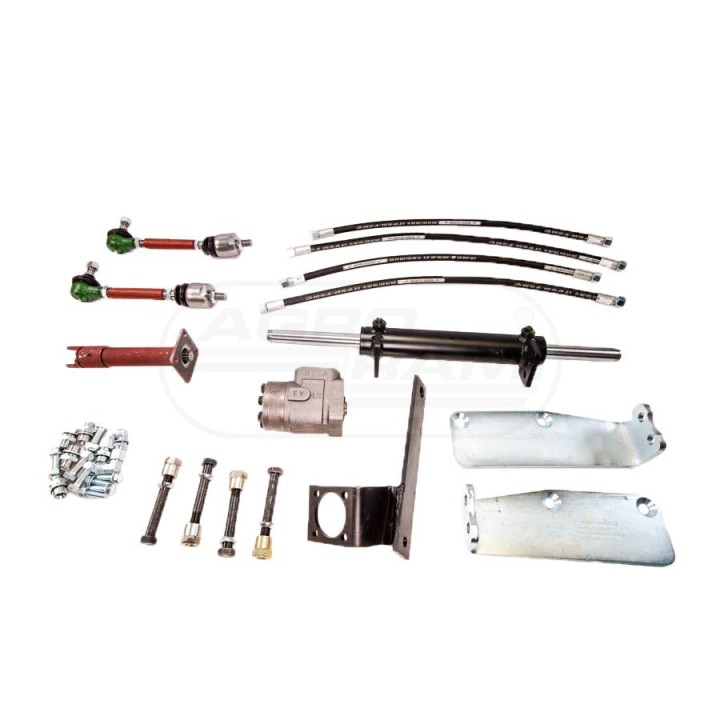

Wspomaganie C-385 kompletne bez napędu AGROHANDLER C-385/AGRO PRODUKT POLSKI

Skrócona wersja montażu wspomagania orbitrol 902:

Oznaczenia orbitrola:

• A,L - lewo
• B,R - prawo
• P - zasilanie
• T - powrót

› w miejsca tych oznaczeń wkręcamy 4 identyczne redukcje

1. 2 kolana z redukcjami wkręcamy do siłownika
2. w miejsce serwomechanizmu montujemy wspornik orbitrola, w spornik wkładamy wałek z frezem następnie montujemy orbitrol
3. orbitrol › wałek › wspornik patrząc od strony zaczepu
4. odkręcamy 4 śruby trzymające części wysuwne, wyjmujemy śruby przekłądamy przez wsporniki i skręcamy ponownie, siłownik mocujemy między ramiona

UWAGA: Prosimy nie wymontowywać z układu zaworu bezpieczeństwa, który znajduje się w zbiorniku!

Do wersji z zegarem:

• zegar montujemy przed zaworem bezpieczeństwa
